BMS仪表 DP-BT09
    发布时间: 2020-03-06 16:39

4.3寸多功能电动车车房车电池电瓶蓄电池电量电流故障显示电压表

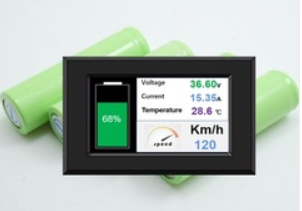

BMS仪表 DP-BT09

1 产品简介

这款型号为DP-BT09S，是我们公司在BMS LCD产品系列上最新推出的一款防水4.3寸显示器。BMS LCD是Battery Management System LCD的缩写，即电池管理系统显示屏，电池管理系统其主要任务是监测电池组的单体电压、温度、以及总电压、总电流和剩余电量（SOC）等状态，然后通过BMS LCD简单清楚地进行显示，直观明了。

2 使用环境

工作温度：-20℃～+70℃

防护等级：防水

工作湿度：20～90%RH

3 接线定义

序号

引脚功能说明

颜色标识


1

供电电压+12V~60V

红


2

485-A / CAN HIGH

黄

3

485-B / CAN LOW

蓝

4

 GND

黑



通过软件调试来切换LCD屏显示内容

4 实时信息

显示内容：（协议内容可定制，界面可自行设计）


电量SOC显示

电压、电流、温度、故障码、

单体电压、单体温度、

运行时间 等显示；
